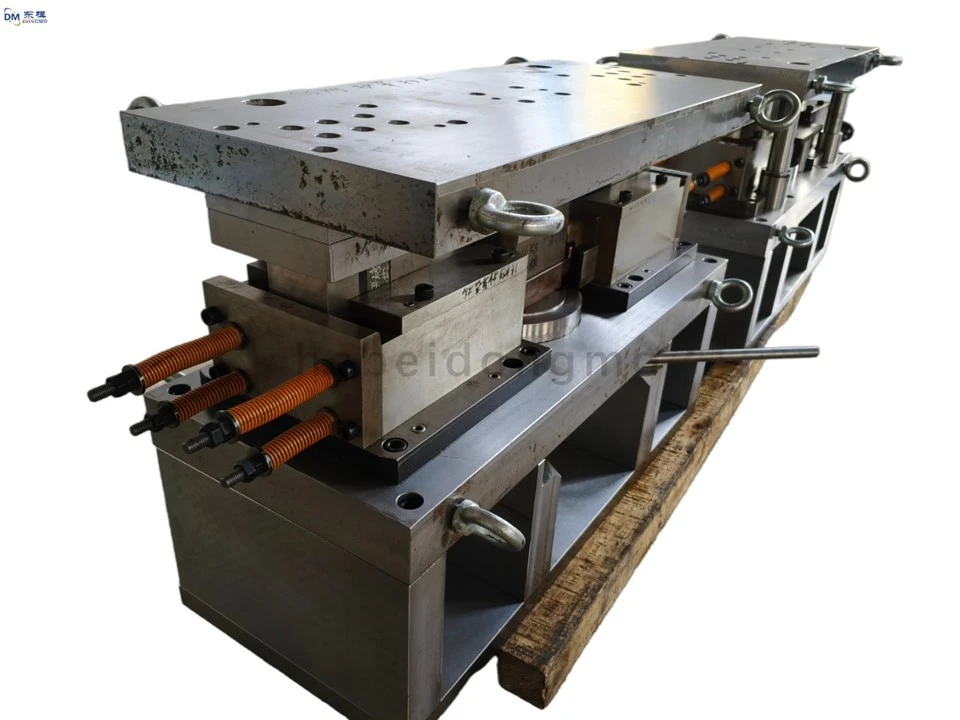

Skräddarsydda progressiva enkla-stansverktyg för metall, hög-stålstansning

Precisionsstansformar är kärnutrustning vid tillverkning av precisionsdelar. Deras strukturella rationalitet och tillverkningsprecision avgör direkt dimensionsstabiliteten, ytkvaliteten och livslängden för de stämplade delarna. Dubbel kontroll av strukturell design och tillverkningsprocess är avgörande för att uppnå hög tillförlitlighet, lång livslängd och hög effektivitet i formdriften.

Den strukturella designen tar också hänsyn till monteringsbarhet och underhållsbarhet, och antar en modulär struktur för att möjliggöra snabbt utbyte av känsliga delar som stansar, stansar och skär. Under konstruktionsfasen används finita elementanalys för att verifiera spänningsfördelningen och hänsyn tas till termisk expansion och elastisk deformationskompensation för att säkerställa formstabilitet för formen under kontinuerlig drift med hög-hastighet.

När det gäller tillverkningsprocesser är nyckelkomponenter gjorda av-högpresterande formstål som SKD11, DC53 och H13, som genomgår en komplett process av grovbearbetning, halv-finbearbetning, finbearbetning, slipning och polering. Precisionsbearbetningsmetoder som CNC, EDM, WEDM och intern och extern cylindrisk slipning används, med dimensionsnoggrannhet kontrollerad inom ±0,002 mm och form- och positionstoleranser Mindre än eller lika med 0,005 mm. Dimensionell inspektion utförs vid varje process för att säkerställa delkonsistens.

Värmebehandling använder vakuumsläckning, djup kryogen behandling och flera låg-temperaturhärdning för att stabilisera hårdheten vid HRC58–62, vilket balanserar hårdhet och seghet för att förhindra sprickbildning och spröd fraktur. Viktiga arbetsområden genomgår ytförstärkande processer som nitrering och PVD-beläggning för att förbättra slitstyrkan och anti-förmågan, minska friktionskoefficienten och förlänga formens livslängd.
